SPECIFICHE TECNICHE IMAGO 48

LAMINAZIONE SCAFO E COPERTA

SCAFO

Laminazione del fondo eseguita con resina vinilestere anti-osmosi e fibra di vetro/kevlar; finitura superficiale a gel-coat. Rinforzi longitudinali e trasversali con fibre bi-assiali. Fianchi in laminato sandwich con anima in espanso. Tutti gli elementi strutturali realizzati con anima in espanso. Suddivisione imbarcazione in tre compartimenti stagni con paratia prodiera anti-collisione.Paratie realizzate in compensato marino.

COPERTA

Laminazione a sandwich auto portante; finitura superficiale a gel-coat. Ponte di prua, del pozzetto e plancetta di poppa rivestiti in legno pregiato e teak massello.

IMPIANTI DI BORDO:

SALA MACCCHINE

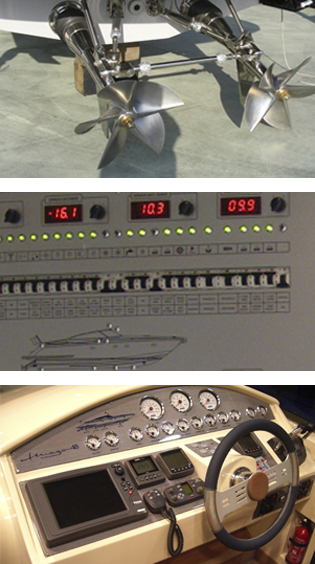

Eliche di superficie - Impianto elettrico 24 volt - Boiler acqua calda - Cassa Acque nere con pompa - Predisposizione scarico acque nere in banchina (waste) - Carica batterie con presa di banchina a 220 volt - Generatore corrente Onan 7,0 Kw - Sonde per eco scandaglio e Log - Pompa di sentina elettrica con interruttore automatico - Pescante per pompa manuale - Clarinetti (lupe) per aspirazione acqua dai motori - Serbatoio acqua dolce - Due casse carburante acciaio - Sistema di chiusura flusso carburante di emergenza - Filtri gasolio ñInsonorizzazione generale sala macchine - Paglioli - Impianto fisso incendio con comando manuale riportato in plancia ñ Filtri acqua di mare ñ Filtri carburante - Pre filtri separ.

COPERTA

Coperta prua - Pozzetto, plancetta rivestiti in legno pregiato e teak massello - Musone di prua con passacavi e scudo prodiero salva scafo - Osteriggio di prua inox - Passacavi e bitte inox 316L - Parabrezza inox - Tambuccio cabina inox - Tendalino a scomparsa inox - Telo copripozzetto - Antenna VHF/Radio/TV ñ Faretti alogeni stagni per plancetta ñ Doccetta di poppa - Doppi imbarchi gasolio/acqua dolce - Scarico "waste" acque nere - Bottacci inox 316L - Luci di via - Scaletta bagno retrattile a scomparsa - Portellone di poppa - Passerella automatica - Asta bandiera di poppa.

POZZETTO

Sedile pilota - Frigorifero - Mobile cucina esterna con grill e lavello - Tavolo pranzo - Doppio divano - Prendisole poppa - Consolle di guida (vedi stazione di governo) - Estintore portatile lato pilota - Poggia piedi rivestito in teak - Hi Fi stereo - Luci di cortesia - Scalino centrale apribile - Scarichi d'acqua in acciaio - Vano per tendalino a scomparsa - Mezzo marinaio - Presa di corrente stagna 220 volt - Luci di cortesia - Asta luce di fonda - Portello accesso sala macchine.

CABINA PRUA

Elica di manovra sotto il letto armatore - Armadietto di sinistra - Armadietto di dritta - Soffitti rivestiti - Parquet/Moquette - Letto matrimoniale con gavone e cassetti - Materasso - Autoradio con altoparlanti - Oscurante per osteriggio - Osteriggio inox con apertura dallíesterno di sicurezza - Interruttori luci - Specchio - Estintore a polvere in armadio - Presa 220 volt - Porta - Oblò (2) - Tendine - Predisposizione TV.

BAGNO ARMATORE

Mobile bagno con piano in corian - WC elettrico - Doccia - Porta asciugamani - Porta spazzolino - Rubinetto acqua calda/fredda - Scopino WC - Porta carta igienica - Tendine oblò - Porta accesso bagno con fermo porta - Interruttori luce - Presa di corrente 220 volt - Aspiratore.

DINETTE

Soffitti rivestiti - Parquet - Tendine - Divano a C - Tavolo abbattibile - Sistema Hi Fi - TV LCD - Stazione meteo - Mobile cucina e piastra in vetro ceramica e lavello - Oblò (2) - Interruttori presa di corrente 220 volt - Quadro elettrico principale 24 volt e 220 volt - Luci notturne - Faretti a soffitto - Frigorifero - Forno - Prese di corrente 220 volt - Paglioli díispezione - In sentina vasca acqua grigie e nere con pompa elettrica - In sentina pompa di sentina elettrica a galleggiante.

CABINA A MEZZANAVE

Soffitti rivestiti - Moquette - Letti singoli (2) con gavone - Armadi (2) - Comodino - Materassi (2) - Estintore - Presa 220 volt - Porta - Oblò (2) con tendine.

BAGNO DI POPPA

Mobiletto con piano in corian - Rubinetto acqua calda/fredda - Porta spazzolino - Specchio - Porta asciugamani - WC elettrico - Scopino WC - Porta carta igienica - Doccia - Oblò con tendina ò Interruttori luce - Presa di corrente 220 Volt.

STAZIONE DI GOVERNO

Bussola - GPS plotter - Strumento multi funzione (profondità, velocità, temperatura acqua) - Elica di manovra - Antenna TV - Antenna VHF - Antenna AM-FM - Interruttori stagni per utenze varie-ñ Timoneria - Strumenti monitoraggio motori - 2 contagiri con conta ore - LOG - 2 pressione olio - 2 pressione invertitori - 2 temperatura acqua - Eco scandaglio (nel GPS) - Livello acqua - Livello carburante - Allarmi acustici - VHF - Luci di via e strumenti - Luci di cortesia - Tromba - Salpa ancora - Avviamento e stop motori - Comando faro orientabile di prua - Telecomandi motori elettronici - Chiavi avviamento motori (2 coppie) - Targhetta CE sotto il volante ñ Targhetta C.I.N. - Estintore manuale portatile fissato davanti al sedile pilota.

POZZETTO ANCORA

Gavone di prua per 75 mt catena ancora e parabordi - Verricello salpa ancora ñ Telecomando verricello + comandi riportati in plancia - Ancora 29 kg acciaio 316L lucidato a specchio - Musone ancora e scudo prodiero inox 316L - Doccia acqua dolce - Cavetto díacciaio di sicurezza per ancora con moschettone - Mezzo marinaio.

DOCUMENTI DI BORDO

Schemi dellíimpianto elettrico - Manuale dí uso, libretti e certificati di potenza dei motori - Manuali e garanzie degli equipaggiamenti di bordo - Manuale díuso della barca.

N.B. :Imago Yachts Srl si riserva la facoltà di cambiare in ogni momento gli allestimenti e gli equipaggiamenti sopra indicati pur mantenendo invariate le caratteristiche tecniche, funzionali ed estetiche dellíimbarcazione.Tali modifiche, salvo casi eccezionali e che saranno comunicati al cliente, non comporteranno correlate variazioni di prezzo.
